Опыт применения установок оодновременно-раздельной добычи и закачки (ОРДЗ) на месторождениях, разрабатываемых ООО «Башнефть-Добыча»
На территории Башкирии добыча нефти ведется с 1937 года. На сегодняшний день ООО «Башнефть-Добыча» разрабатывает 180 месторождений со средней степенью выработки запасов 81,5%. На современном этапе основными направлениями развития системы ППД в компании являются трансформация с целью довыработки запасов крупных, преимущественно старых месторождений, а также формирование системы ППД на небольших, относительно молодых месторождениях с низкой степенью выработанности запасов.
В первом случае данная работа подразумевает перенос фронта нагнетания и изменение режимов работы скважин, во втором – создание новых очагов закачки в перспективных, зачастую удаленных от основных коммуникаций, районах. Организация системы ППД на перспективных участках, как правило, определяет необходимость решения целого ряда проблем. Одна из них – большая протяженность водоводов, строительство которых значительно увеличивает затраты на обустройство данных месторождений. Среди других проблем следует также назвать, вопервых, малочисленность фонда скважин, не позволяющую организовать забор воды в пределах одного куста, и, во-вторых, расположение кустов скважин вблизи районов, на которые распространяется действие природоохранного законодательства (ВОЗ, СЗЗ, природные парки). Последнее накладывает определенные ограничения на производство строительных работ. Для решения этих и других проблем начиная с 2012 года в ООО «БашнефтьДобыча» внедряются компоновки одновременно-раздельной добычи и закачки (ОРДЗ) различной комплектации.
По состоянию на 01.03.2015 г. оборудованием для одновременно-раздельной добычи и закачки оснащены 13 нагнетательных скважин ООО «Башнефть-Добыча». На одной из скважин закачка осуществляется в пласты терригенной толщи нижнего карбона (ТТНК), на четырех – в отложения турнейского яруса, еще на восьми – в объекты девонского периода. Средняя приемистость скважин составляет 72 м3/сут, суммарная накопленная закачка – 268 тыс. м3.

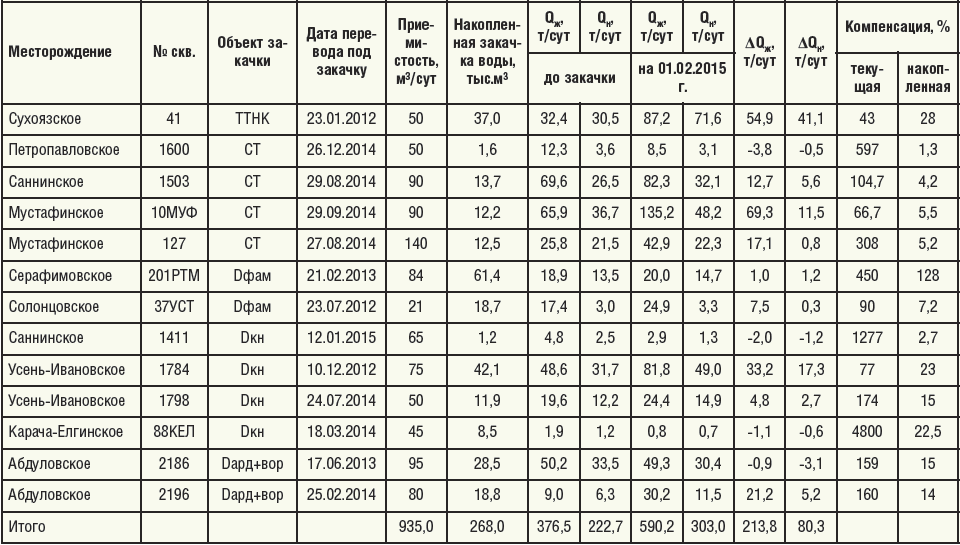

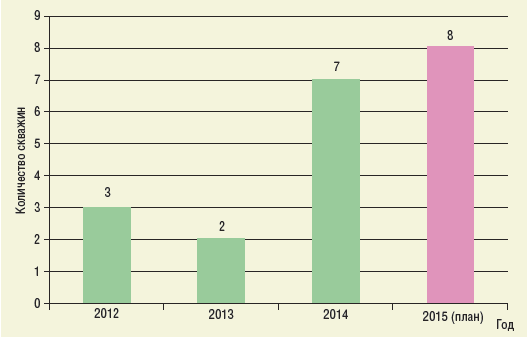

Показатели эффективности эксплуатации оборудования ОРДЗ представлены в табл. 1. На 01.03.2015 г. эффект от применения схем ОРДЗ в компании составляет 80,3 т/сут, или 6,2 т/сут на одну нагнетательную скважину, экономический эффект – 332,9 млн руб. По двум скважинам эффект пока не получен в виду непродолжительного срока эксплуатации компоновок. В 2015 году систему закачки воды с использованием установок ОРДЗ планируется организовать еще на восьми скважинах (рис. 1).
ПРИМЕНЕНИЕ ОРДЗ НА СКВАЖИНЕ №41 СУХОЯЗСКОГО МЕСТОРОЖДЕНИЯ

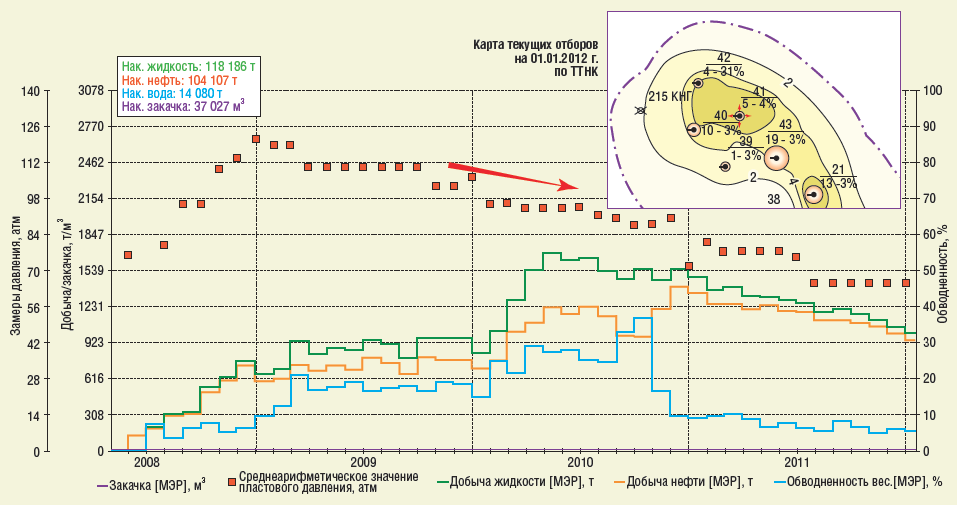

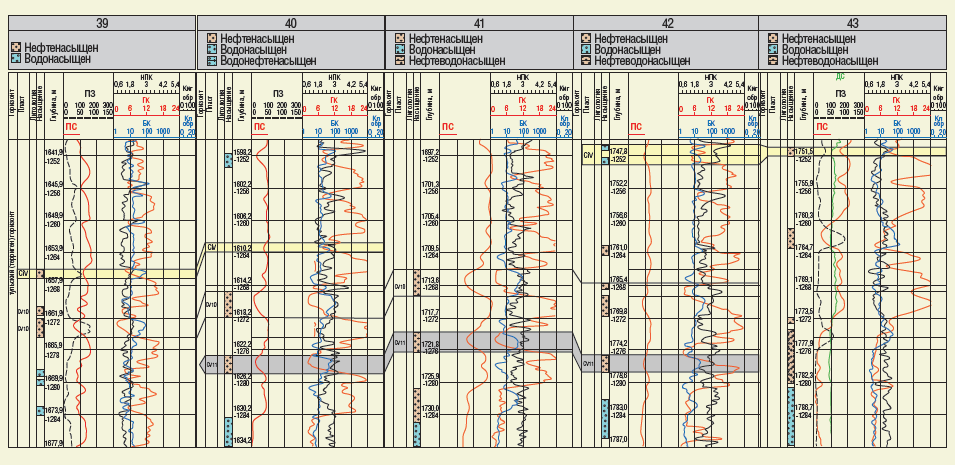

Одним из примеров эффективного применения оборудования ОРДЗ стала скважина №41 Сухоязского месторождения, расположенного на севере Республики Башкортостан (РБ) на границе с Пермским краем. Месторождение было открыто и введено в промышленную эксплуатацию в 1998 году. Основной объект разработки – терригенная толща нижнего карбона: поровый коллектор со средней нефтенасыщенной толщиной 4 м и проницаемостью 0,363 мкм2. При разработке данного участка на естественном режиме отмечалось снижение добычи жидкости, связанное со снижением пластового давления со 120 до 65 атмосфер (рис. 2).
При организации системы закачки в районе скважины №41 возникли следующие проблемы: невозможность использования сточной воды, в связи с тем, что месторождение расположено слишком далеко от ближайшего ее источника, а также невозможность перевода добывающей скважины под забор воды – все скважины характеризуются низкой обводненностью и необходимы для выработки запасов.

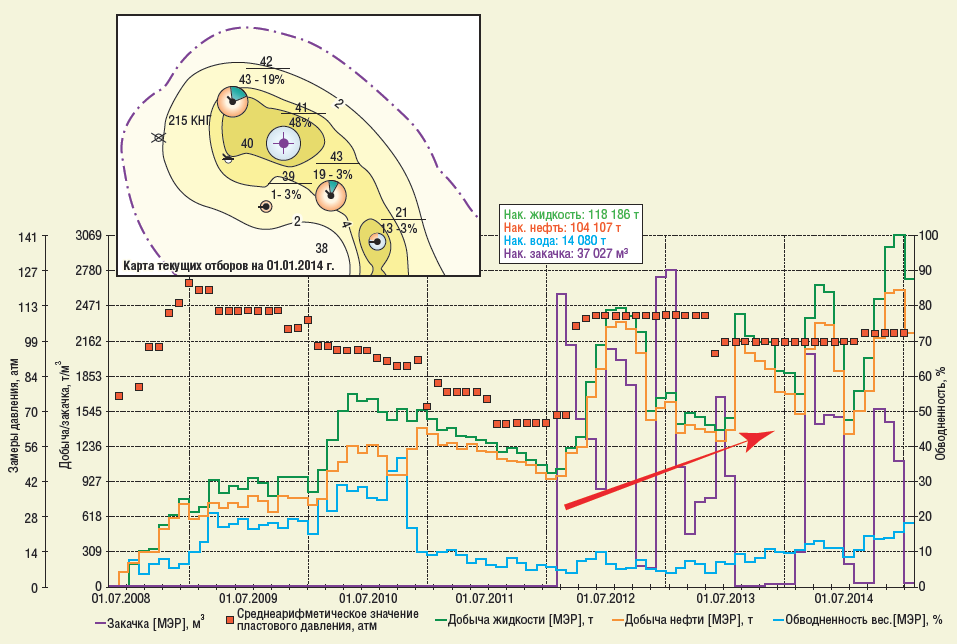

В связи с этим было принято решение о переводе скважины №41 на закачку с применением установки ОРДЗ. После начала закачки отмечается рост пластового давления и дебитов жидкости, что позволило провести на участке два ГРП и одну операцию по интенсификации добычи нефти (ИДН). После этого пластовое давление восстановилось до 100 атмосфер. На сегодняшний день накопленная закачка воды составляет 37 тыс. м3. Текущая компенсация отбора закачкой – 43%, накопленная компенсация отбора – 28%. Прирост дебита жидкости достиг 55 т/сут, дебита нефти – 41 т/сутки (рис. 3, 4).
ПРИМЕНЕНИЕ ОРДЗ НА СКВАЖИНЕ №1784 УСЕНЬ-ИВАНОВСКОГО МЕСТОРОЖДЕНИЯ

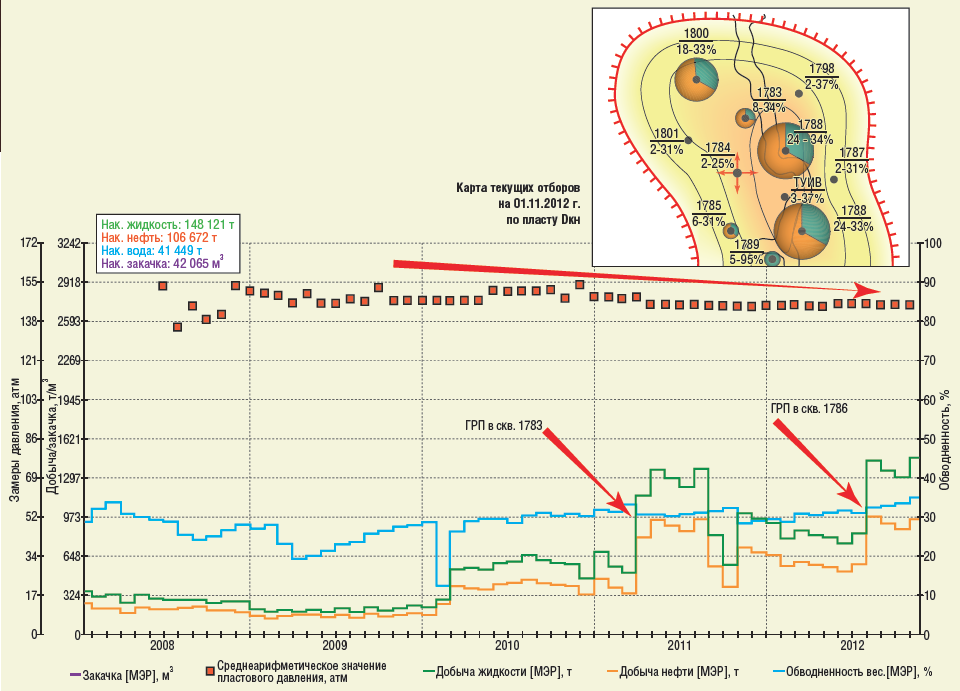

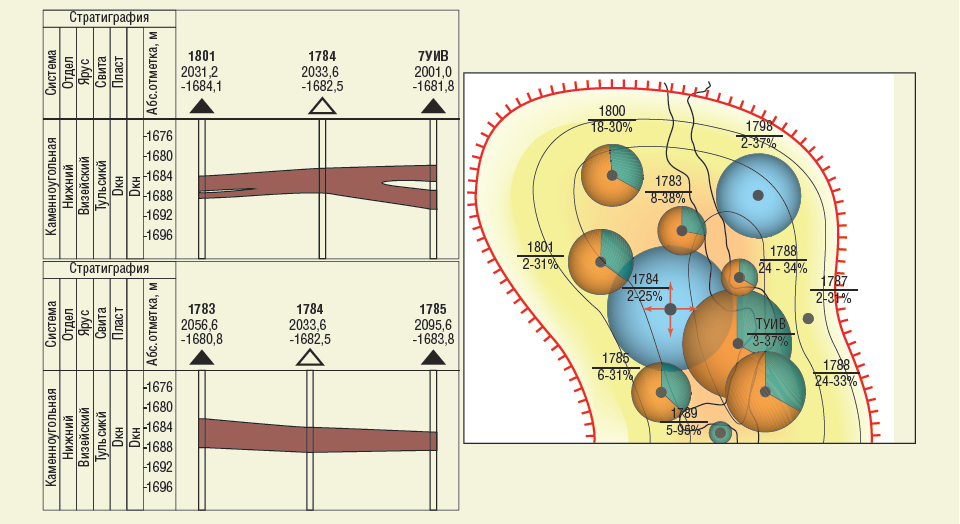

Другим примером успешного внедрения схемы ОРДЗ стала скважина №1784 Усень-Ивановского месторождения, расположенного на западе РБ, частично в пределах национального парка Аслы-Куль. Месторождение было открыто в 1957 году, введено в разработку в 1981 году. Основной объект разработки – пласт Dкн кыновского горизонта представлен терригенным поровым коллектором со средней нефтенасыщенной толщиной, равной 3,4 м, средней проницаемостью – 0,215 мкм2. Начальное пластовое давление составляет 19,1 МПа. При разработке данного участка на естественном режиме отмечалось увеличение добычи жидкости после проведения двух операций ГРП в скважинах №1783 и 1785 (рис. 5). Пластовое давление при этом снизилось со 150 до 145 атмосфер. Эффект, полученный в результате первого ГРП, был непродолжительным, и во избежание повторения ситуации было принято решение о переводе скважины №1784 на закачку с применением оборудования ОРДЗ.
В данном случае, помимо невозможности перевода скважины под водозабор, трудности были связаны, в том числе с расположением куста скважин в природоохранной зоне (на территории национального парка), где действует запрет на строительство.

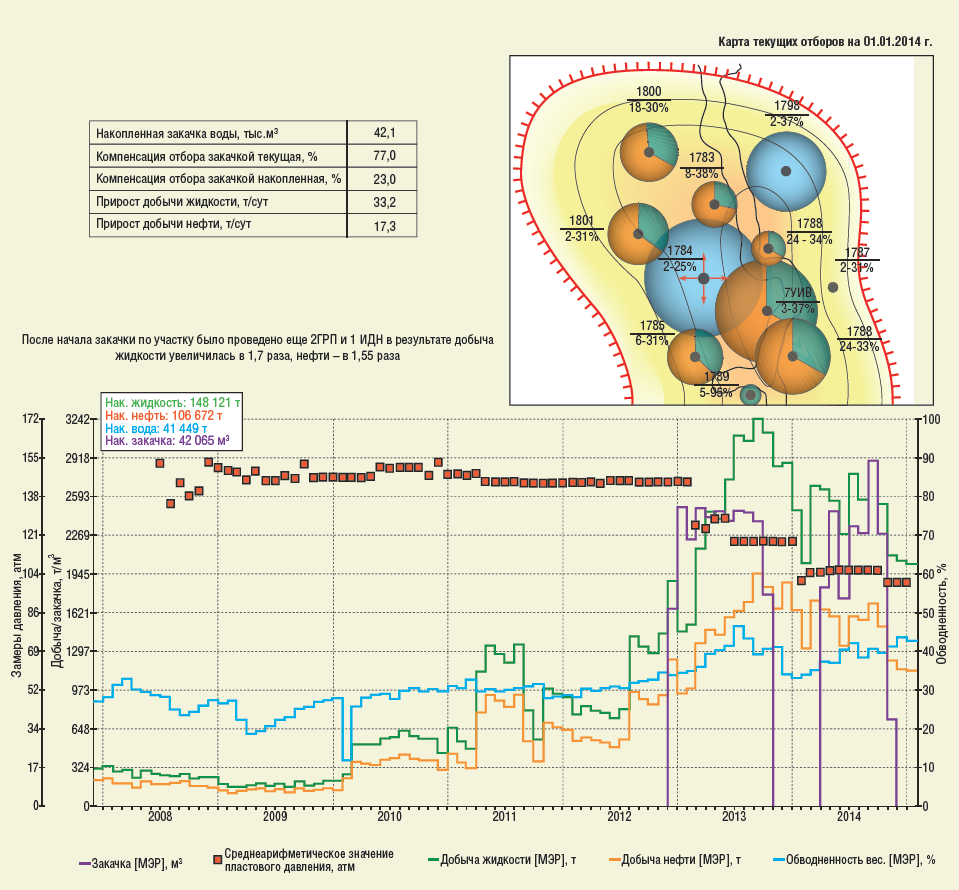

После начала закачки на участке были проведены еще два ГРП и одна операция по ИДН. В результате добыча жидкости увеличилась на 70%, нефти – на 55%. Накопленная закачка воды составляет 42 тыс. м3, текущая компенсация отбора методом закачки – 77%, накопленная компенсация отбора – 23%. С учетом ГТМ прирост жидкости составил 33 т/сут, нефти – 17,3 т/сутки (рис. 6, 7).
Впоследствии расположенная рядом скважина №1798 также была переведена под закачку с применением установки ОРДЗ.
ПРИМЕНЕНИЕ ОРДЗ НА СКВАЖИНЕ №10МУФ МУСТАФИНСКОГО МЕСТОРОЖДЕНИЯ

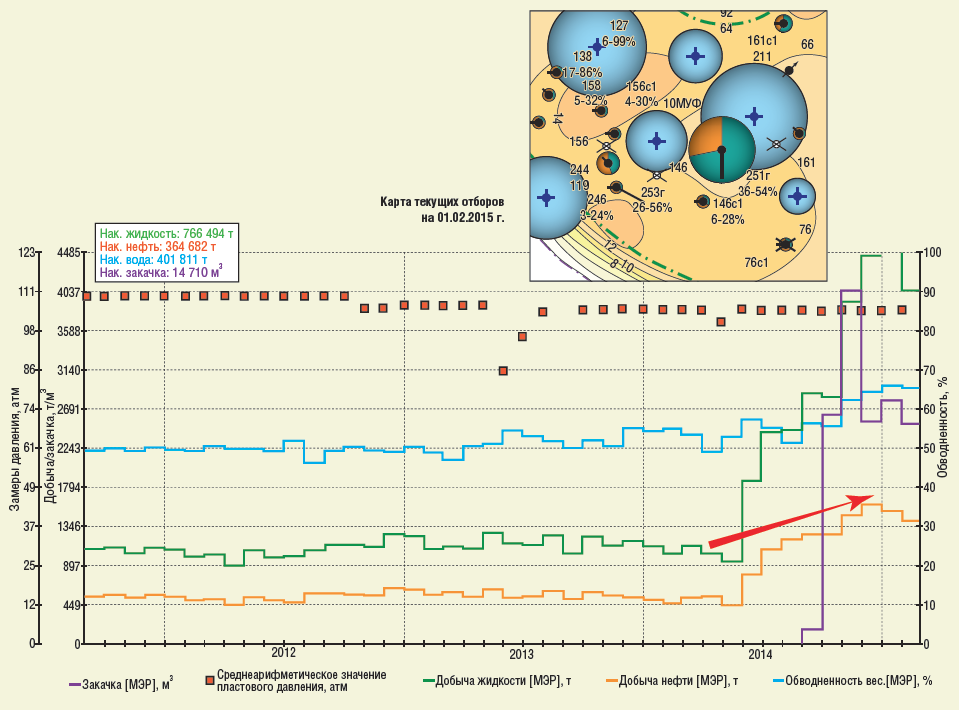

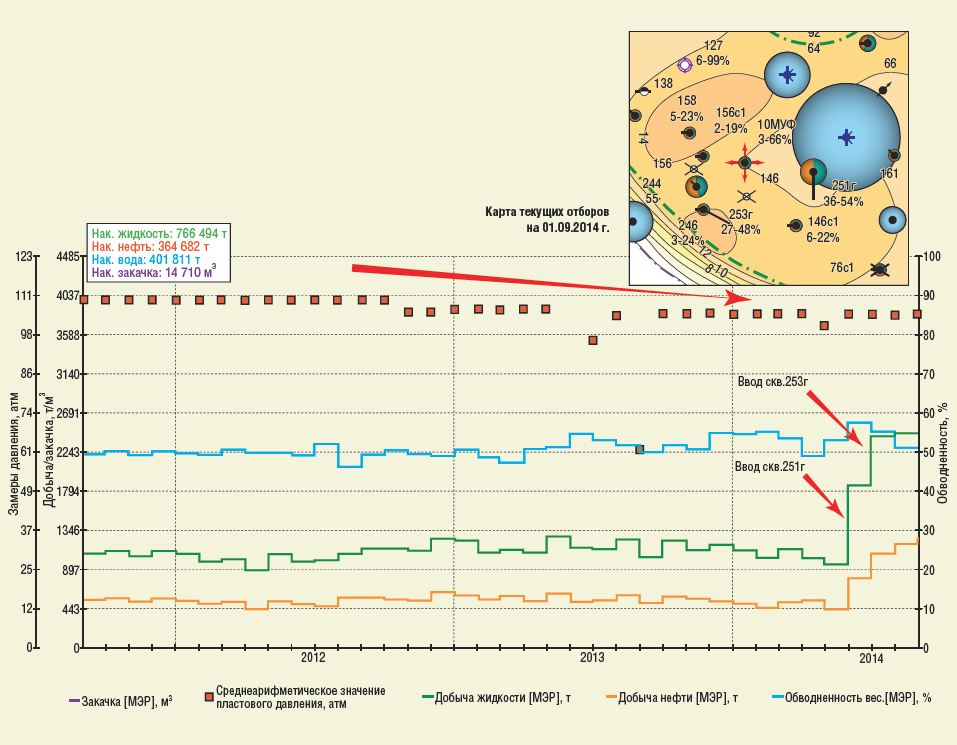

Третий успешный пример внедрения компоновки ОРДЗ – это скважина №10МУФ Мустафинского месторождения, расположенного на западе РБ на границе с Республикой Татарстан. Месторождение было открыто в 1951 году, промышленная эксплуатация началась спустя 20 лет – в 1971 году. Основной объект разработки – карбонатно-порово-кавернозный коллектор, приуроченный к турнейскому ярусу, толщиной 7,9 м и проницаемостью 0,138 мкм2. Начальное пластовое давление составляло 11,4 МПа. При разработке данного участка на естественном режиме отмечалось снижение пластового давления со 110 до 100 атмосфер. В 2014 году на месторождении в эксплуатацию были введены две новые горизонтальные скважины №251Г и 253Г с дебитами 27 и 36 м3/сут соответственно (рис. 8). Для предупреждения дальнейшего снижения пластового давления и поддержания уровня добычи в этих скважинах было решено организовать систему закачки воды в районе соседней скважины №10МУФ. Основными проблемами при реализации проекта стали невозможность использования сточной воды из-за необходимости строительства водовода большой протяженности, а также невозможность перевода скважины в водозаборные, поскольку скважина №10МУФ – одиночная.

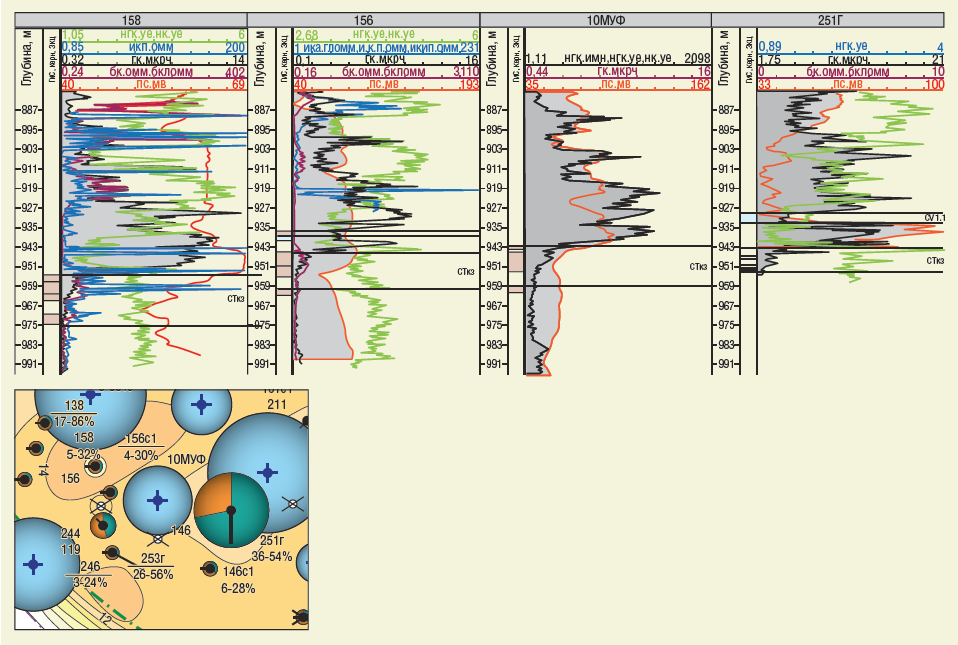

Корреляционные схемы по данному участку представлены на рис. 9. После начала закачки в скважине №251Г был отмечен рост забойного давления и дебита жидкости. Пластовое давление стабилизировалось на уровне 100 атмосфер. По скважине 253Г эффект от внедрения пока не определен в силу непродолжительного периода эксплуатации оборудования.
На 01.03.2015 г. накопленная закачка воды в районе скважины №10МУФ составляет 12,2 тыс. м3, текущая компенсация отбора методом закачки – 66,7%, накопленная компенсация отбора – 5,5%. Прирост жидкости составил 69,33 т/сут, нефти – 11,5 т/сутки (рис. 10).
ВЫВОДЫ
Установки ОРДЗ применяются в случае удаленности от источника сточной воды и отсутствия возможности организации забора воды в пределах куста.
По состоянию на 01.03.2015 г. в ООО «БашнефтьДобыча» эксплуатируется 13 нагнетательных скважин, оборудованных установками ОРДЗ. Суммарный эффект от закачки с применением ОРДЗ составляет 80,3 т/сутки.
