Система «ВОРМХОЛС» для контроля притока
Для увеличения срока эксплуатации скважин и повышения нефтеотдачи сегодня наша компания рекомендует к внедрению устройство для контроля притока лабиринтного типа (ICD, УКП), а также его модификацию с контролем расхода газа и пассивную систему управления потоком (при ГРП, перетоках и т.д.). От отечественных и зарубежных аналогов предлагаемое УКП отличает, в первую очередь, возможность работы с газом, пароводяной смесью и паром, а также возможность его применения для разработки запасов тяжелой нефти. Система может применяться для предотвращения прорыва газа в добывающих и выравнивания профиля притока — в нагнетательных скважинах.
На сегодняшний день устройство контроля притока «Вормхолс» — это единственная на российском рынке система, которая работает не только по жидкости, но и по газу (рис. 1).

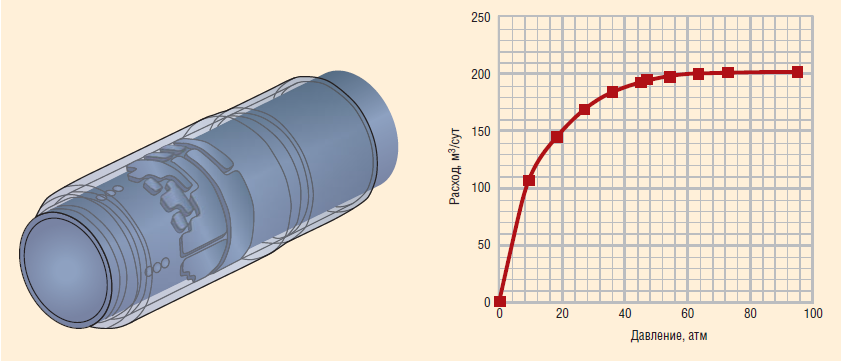

При дополнительном контроле расхода газа создается небольшое гидравлическое сопротивление по жидкой фазе (рис. 2). Ограничение расхода газообразной фазы происходит по заданному уровню, что позволяет снизить газовый фактор и ограничить приток газа без изменения притока жидкости.

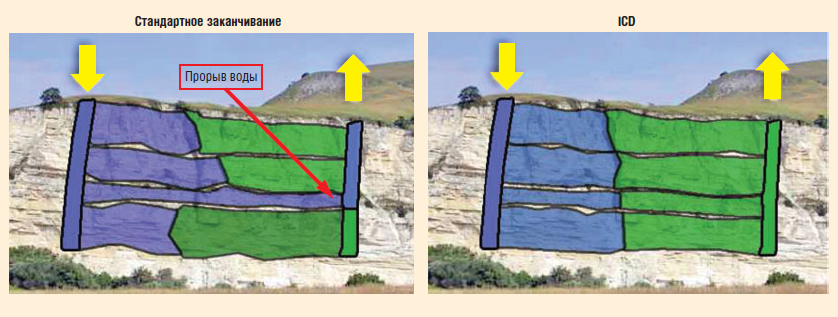

К преимуществам данного устройства (в сравнении со штуцерными системами) стоит отнести возможность плавного понижения давления при неболь-шой скорости потока, снижение риска закупорки УКП, возможность изменения конфигурации системы на скважине, высокий ресурс и снижение вероятности выпадения АСПО. Устройство может устанавливаться как в добывающих, так и нагнетательных скважинах (рис. 3).
В последнем случае оно используется для задержки прорыва воды, а также служит для выравнивания профиля закачки в многопластовых системах. При этом скважину можно ставить на отработку и затем переводить под нагнетание без смены системы заканчивания (рис. 4).
Длина одного полноценного сегмента системы составляет полметра. Резких перепадов давления не создается. Следовательно, отсутствуют какие-либо предпосылки для фазовых переходов.

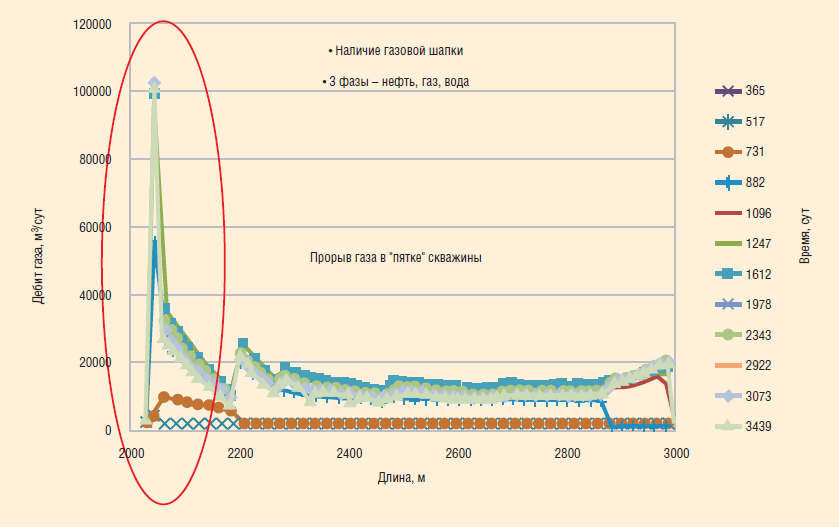

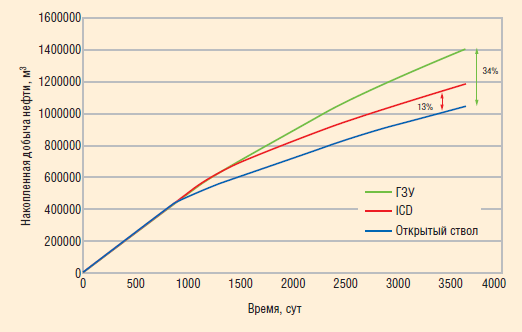

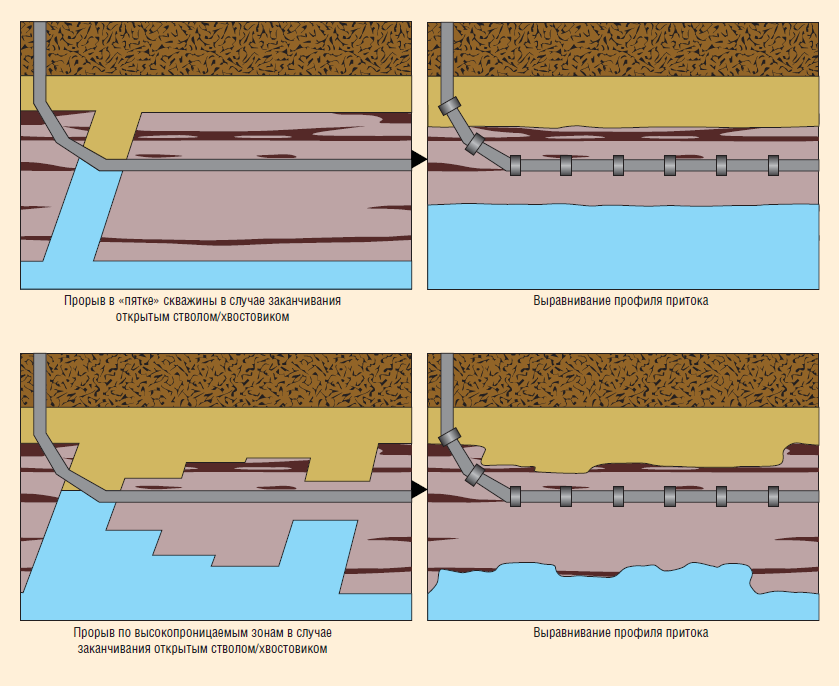

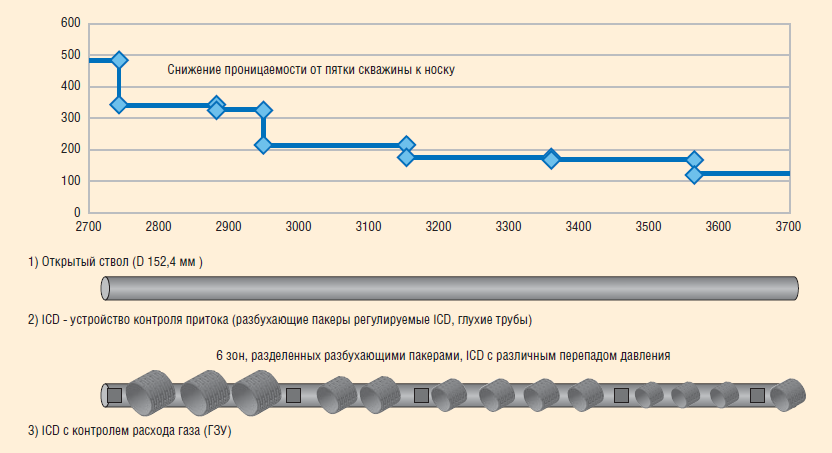

Также возможна циркуляция через оборудование в процессе выполнения СПО. Проведенные ОПИ оборудования подтвердили эффективность применения системы для предотвращения прорывов газа в нефтяную скважину. Как правило, в случае, когда прорыв газа происходит в «пятке» скважины (сегодня таких примеров достаточно много), остальной участок прак-тически перестает работать, и технологической службой предприятия ставится вопрос о необходимости глушения скважины (рис. 5). При использовании устройства потери по данному участку не превышают определенный уровень. Соответственно, скважина может продолжать эксплуатироваться — газовый фактор расти не будет даже при повышении депрессии (рис. 6, 7).
Наконец, еще одно важное отличие устройства от стандартных УКП, спускаемых непосредственно в открытый ствол, заключается в том, что эффект виден по истечении определенного количества времени. Это обстоятельство вызывало немало вопросов у нефтяников относительно того, работает ли система или нет. Тогда для наглядности мы установили устройство в уже работающую скважину с повышенным содержанием газа. Результат был получен практически сразу, что позволило оперативно снизить газовый фактор от 3 до 10 раз в зависимости от депрессий, на которых мы работали.
